[Live] Les Modes de Gestion du MIDI - les Préfs MIDI/Sync ou Comment Configurer son Interface MIDI

Tutoriel proposé par Soxy




Synopsis : Ce tutoriel a pour but de comprendre les différents modes de gestion du MIDI dans Ableton Live (Piste/Sync/Téléc, Surface de contrôle, Mode de reprise) proposés dans les préférences MIDI/Sync.

Il est important de comprendre les spécificités de chacun de ces modes pour bien configurer ses interfaces MIDI.
En effet, mettre tout sur On, dans les préférences MIDI/Sync, ou, remplir sans savoir et n'importe comment les champs de Surfaces de contrôle ne rend pas service (même si vous pensez que ça marche très bien comme cela) .
En effet, vous pourriez créer, sans le vouloir/savoir, des non-sens, des doubles-emplois ou des conflits au sein du MIDI.
>>> Je vous conseille donc de ne configurer seulement ce dont vous avez besoin suivant vos utilisations de vos interfaces MIDI.


Ce tutoriel aborde le sujet de manière précise et complète ; un tuto plus abordable pour débuter est présent dans la rubrique : Configurer un Clavier MIDI dans Ableton Live



Ce tutoriel est basé sur Ableton Live 8 suite et il est valable pour les versions antérieures de Live




Tout d'abord, qu'est-ce que le MIDI ?

Rappel :

- Le MIDI (Musical Instrument Digital Interface) est un protocole de commande, c'est-à-dire qu'il ne génère/transporte pas de sons à proprement parler, il ne gère que des informations de commandes (début de note - force de la note - fin de note ... ou, tel paramètre donne telle valeur).

- Il faut bien déterminer quelles machines ou softs envoient/génèrent le signal MIDI (OUT) et quelles machines le reçoivent (IN) ;
il faut comprendre que les infos MIDI circulent dans le sens sortie vers entrée ("générateur" vers récepteur).

- Si, par expl, votre clavier maître envoie un signal de note sur le ch1 (canal 1), alors toutes les machines configurées ch1 recevront le signal et joueront la note correspondante. De même pour les CC et tout les autres signaux MIDI.

Je vous propose de lire ceci : Qu’est ce que le MIDI ?
(tout les commentaires permettant d'améliorer ce document sont les bienvenus)




I - Les ports MIDI

Commençons par observer les préférences MIDI/Sync de Live.


Ceci est la liste de tout les ports MIDI détectés par l'ordinateur.
Si votre interface MIDI n'apparaît pas dans cette liste, c'est quelle est mal connectée ou mal installée.

Il y a trois boutons à droite de chaque port MIDI : Piste, Sync et Téléc

--------------------------------------------------------------------------

a) Mode Piste :

Allumer le bouton Piste d'un port MIDI permet de disposer de ce port au sein des pistes de Live.

Par expl, dans l'image au dessus, l'input USB Axiom 25 est en Piste=On ; dès lors, le témoin MIDI in de piste (en haut à droite) s'allume quand j'envoie n'importe quelle information MIDI depuis mon clavier maître Axiom25 (notes, CC, PgrmCh ...)


Je créé une piste MIDI et j'affiche les infos I/O (In & Out)
Le champ MIDI From permet de sélectionner l'entrée de la piste MIDI.
Lorsque je clique sur ce champ, je peux choisir :

* No Input = pas d'entrée MIDI

*Computer Keyboard = le clavier alpha-numérique de votre ordinateur (nécessite d'enclencher ce bouton )

* All Ins = toutes les entrées MIDI (qui ont leur "input MIDI ports" sur Piste=On) + le Computer Keyboard

* Configure... = ouvre les préférences MIDI/Sync

* USB Axiom 25 = les inputs MIDI ports dont le bouton Piste=On apparaissent et peuvent donc être sélectionnés en entrée des pistes




C'est exactement la même chose pour les sorties MIDI ;
Allumez un port MIDI d'Output en Piste=On et vous pourrez le sélectionner en sortie de piste MIDI (MIDI To)

Le témoin MIDI out de piste est le voyant en dessous du témoin MIDI in de piste :


Notes :

- Hormis la MIDI Clock (horloge MIDI), la totalité des infos d'un port d'entrée MIDI (Notes On, CC, PitchBend, Aftertouch, PolyAftertouch, PgrmCh et SysEx) entre dans les pistes (si la configuration d'entrée MIDI de ces pistes est réglée sur ce port et sur le canal MIDI adéquat)

- Les infos MIDI de Notes, CC, PitchBend et Aftertouch qui entrent dans les Pistes sont enregistrables dans les clips.

--------------------------------------------------------------------------

b) Mode Téléc :

Allumer le bouton Téléc d'un port MIDI permet d'utiliser les assignations MIDI sur ce port.

Les assignations MIDI se font à l'aide de la MIDImap qui s'ouvre avec le bouton MIDI en haut à droite :
Les assignations KEY se font à l'aide de la KEYmap qui s'ouvre avec le bouton KEY en haut à droite :
Les témoins d'entrée et sortie MIDI Téléc et KEY Téléc sont ceux qui se trouvent entre les boutons KEY et MIDI :
Le témoin d'entrée est celui du haut et s'allume en vert --- Le témoin de sortie est celui du bas et s'allume en orange

Si vous n'avez pas assigné de contrôles MIDI ou KEY, il est normal que les témoins ne s'allument pas.
Assignez un contrôle MIDI ou KEY, et le témoin d'entrée Téléc s'allumera à chaque action sur une commande assignée.

Lorsque l'on clique sur le bouton MIDI , tout les paramètres de Live qui sont assignable MIDI apparaissent en bleu.
Il suffit de sélectionner le paramètre que l'on veut assigner, et, ensuite, actionner le contrôleur MIDI que l'on veut utiliser sur ce paramètre.
Le canal et l'adresse MIDI du contrôleur apparaissent alors sur le paramètre : ici le CC41 ch1

Le Navigateur d'affectations MIDI récapitule toutes les assignations du mode téléc en les listant avec indications de détails : - Canal MIDI - Note/Commande = types de contrôle (Note On / CC) - Chemin d'accés défini comme suit : nom de la piste|nom du périphérique - Nom du paramètre - Min et Max permettent de calibrer les valeurs maxi et mini du paramètre contrôlé

Notes :

- Les infos MIDI en mode Téléc sont enregistrables hors des clips et seulement dans l'écran d'arrangement.

- Quand vous assigner un contrôle MIDI via la MIDImap, ce contrôle est automatiquement désactivé des entrées Piste.
Cela permet d'éviter des conflits ou des doubles-emplois lorsqu'un port d'entrée MIDI est en mode Piste et en mode Téléc.



Ce qui veut dire que les différents ports MIDI sont "confondus en un seul et même port".
Autrement dit : Les différentes chaines MIDI (une chaine = 16 canaux pour 1 port) sont confondues en une seule et même chaine.
Vous ne pouvez donc assigner que : ( 128 notes + 128 CC ) x 16 canaux MIDI
et non pas : [ ( 128 notes + 128 CC ) x 16 canaux MIDI ] x nombre de port en Téléc=On

Mais surtout, il y a risque de conflit d'adresse MIDI :

>>> Si vous assignez une commande d'une interface (avec son port en Téléc=On donc) via la MIDI map, et que , sur une autre interface (qui a aussi son port en Téléc=On) vous avez une commande adressée pareille et sur le même canal, alors cette commande sera elle aussi assignée, sans que vous l'ayez volontairement assigné ; c'est un conflit d'adresse MIDI.

D'où l'importance de ne mettre On seulement ce qui est vraiment utile (surtout pour le mode Téléc).

Si vous avez plusieurs ports MIDI en Téléc=On, méfiez-vous des conflits d'adresse MIDI que cela peut provoquer.

Néanmoins, ce genre de conflits peut-être volontairement utilisé pour contrôler un même paramètre depuis deux commandes MIDI différentes qui sont chacune sur des interfaces différentes (attention au saut de valeur brutaux -> cf "III - Mode de reprise" en bas de cette page).

--------------------------------------------------------------------------

c) Mode Sync :

Allumer le bouton Sync d'un port MIDI permet de recevoir/envoyer (input/output) le signal de MIDI Clock (horloge MIDI).

L'horloge permet de synchroniser plusieurs logiciels et/ou machines en tempo et en signature.

La synchro fonctionne sur le principe maître/esclaves : il ne peut y avoir qu'un seul maître, c'est celui qui envoi l'horloge ; les esclaves reçoivent l'horloge.

Lorsqu'on allume un port MIDI Sync=On, les témoins in et out apparaissent en haut à gauche :
Le témoin d'entrée est celui du haut et s'allume en vert --- Le témoin de sortie est celui du bas et s'allume en orange

Allumer le bouton EXT permet de rendre Live esclave d'une horloge extérieur.
L'éteindre rend à Live sont autonomie.



II - Surface de contrôle


Ce bloc permet de configurer jusqu'à 6 surfaces de contrôle MIDI en "automap".
Ce mode est un mode particulier à votre interface MIDI, et permettra d'utiliser les particularités de votre machine.

champ Surface de contrôle : sélectionnez le modèle de votre interface MIDI
champ Entrée : sélectionnez le port d'entrée de votre interface MIDI
champ Sortie : sélectionnez le port de sortie de votre interface MIDI
bouton Dump : permet de transférer le preset adéquat à votre interface MIDI - (inutile si vous avez un preset Ableton Live sur votre machine)


Les témoins d'entrée et sortie MIDI de Surface de contrôle sont également ceux qui se trouvent entre les boutons KEY et MIDI :



Par exemple :

- Pour le launchpad, cela permet d'avoir les rectangles rouges sur l'écran de session, et les envois/retours d'informations sur les couleurs de clips et leur état (entre autres) :


- Cela peut permettre aussi (selon votre machine) d'avoir un automapping de contrôles MIDI lorsque l'on sélectionne un instrument ou un effet,
l'automap est alors indiqué par la petite main bleue :



Notes :

- Quand vous assigner un contrôle MIDI configuré en surface de contrôle via la MIDImap (mode Téléc donc), ce contrôle est automatiquement désactivé de sa fonction de surface de contrôle. Encore une fois le mode Téléc prend le dessus.
Cela permet d'éviter des conflits ou des doubles-emplois lorsqu'un port d'entrée MIDI est en mode surface de contrôle et en mode Téléc.

- Lorsque l'on sélectionne un port d'entrée pour un script de Surface de contrôle,

ce port d'entrée est renommé "nom du script Input (nom du port)"

et vous pouvez, pour ce port, allumer :
· le Piste=On si vous voulez que les infos MIDI générés par votre machine entrent dans les pistes de Live ou sortent des pistes de Live.
· le Téléc=On si vous voulez assigner votre machine via la MIDImap.
· le Sync=On si vous voulez synchroniser votre machine à Live ou l'inverse.



Pour infos :

Les scripts de Surfaces de contrôle se trouvent :
- sous Windows, dans C:\Program Files\Ableton\Live x.x.x\Resources\MIDI Remote Scripts
- sous Mac, dans Application/Live x.x.x => clic droit sur Live.app => Afficher le contenu du paquet => Contents/App-Resources/MIDI Remote Scripts

Si votre interfaces MIDI n'est pas dans la liste des scripts (champ Surface de contrôle), téléchargez le script de votre machine et placez le dossier script dans l'emplacement sus-dit. (important : ne pas le renommer ... ce dossier est le script, il contient plusieurs fichiers qui permettent le fonctionnement)

Ça peut aussi permettre d'avoir une implémentation MIDI sur Live en émulant une surface de contrôle. (voir Selected Track Control)

Les scripts de Surfaces de contrôle sont les mêmes sous Mac comme sous Windows (pour une fois ...), et peuvent donc être partagés.



III - Mode de reprise

Le Mode de reprise permet de définir la manière dont les paramètres de Live réagissent par rapport aux contrôleurs MIDI à valeurs absolues.

Par exemple, un fader classique est un contrôleur à valeur absolues :
- la position minimum (en bas) donnera toujours la valeur 0.
- la position maximum (en haut) donnera toujours la valeur 127.
- une position intermédiaire donnera une valeur x comprise entre 0 et 127.

Assignons un fader à un paramètre de Live.
Lorsque l'on bouge le fader, le paramètre assigné bouge aussi de la même manière.
Lorsque l'on bouge le fader, celui-ci envoi la valeur de sa position et le paramètre assigné s'y soumet ; le fader et le paramètre ont alors toujours la même valeur.
>>> Mais si vous changer, avec la souris, la valeur du paramètre, alors le fader et le paramètre n'ont plus la même valeur ; du coup, lorsque l'on bouge le fader, on peut alors voir le paramètre passer de sa valeur à celle imposée par le contrôleur d'un seul coup. Le paramètre passe de la position "s" à la position "x" sans même passer par les valeur intermédiaire : c'est un véritable saut de valeur.

Le champ Mode de reprise vous permet de choisir deux modes qui permettent de pallier à ces sauts de valeurs brutaux.



1- Sélectionner Aucun n'applique pas de mode de reprise. Les paramètres contrôlés seront sujet à ces sauts de valeurs.

2- Sélectionner Rejoindre désactive le contrôleur lorsque le paramètre et le contrôleur n'ont pas la même valeur. Le contrôleur reprend la main sur le paramètre seulement lorsque sa valeur rejoint celle du paramètre.
Lorsque le paramètre et le contrôleur n'ont pas la même valeur, et que le contrôleur est donc désactivé, un indicateur de valeurs apparaît dans la barre de statut de Live :

3- Sélectionner Graduer permet d'appliquer un calcul de convergence entre la valeur du contrôleur et celle du paramètre jusqu'à ce que les deux valeurs soient égales.


Pour bien comprendre ces Modes de reprise, le mieux est de les essayer :
- Assignez, via la MIDI-map, un fader de votre interface MIDI à un fader de volume de piste de Live (par expl)
- Sélectionnez un Mode de reprise
- bougez votre fader MIDI - le paramètre est censé suivre normalement
- changez grossièrement la valeur du paramètre à la souris
- bougez votre fader MIDI et observez comment le contrôle réagit
Faîtes ceci pour les trois choix du champ Mode de reprise.


Notes : Les Modes de reprise ne fonctionne que pour le mode téléc :

- Les Modes de reprise fonctionnent grâce au principe de script, il n'est donc pas possible d'avoir ces modes de reprise pour les infos MIDI qui entrent dans les pistes (mode Piste = MIDI pure et direct, ... sans script)

- Les Modes de reprise ne fonctionnent pas pour les infos MIDI du mode Surface de contrôle (lacune de la part d'Ableton ?? ).



Pour conclure ce tutoriel,
j'insiste sur le fait que toutes les infos MIDI (Note On, CC, PitchBend, PrgmCh, Aftertouch, ...) entrent dans les pistes si le port MIDI est en Piste=On.

Cela peut vous permettre de créer vos propres automapping personnels sur vos Vsti ou instruments hardwares ( = se référer à l'implémentation MIDI de l'instrument et configurer l'interface MIDI en fonction).

Cela peut vous permettre d'enregistrer des automations en live, directement dans les clips MIDI, et ce, dans l'écran d'arrangement comme dans l'écran de session.

J'entend par "automapping personnel" le fait de configurer l'adresse MIDI "x" d'un bouton de votre machine (et ce, sur votre machine) afin de contrôler le paramètre "x" de l'instrument (avec bouton "x" sur même canal MIDI que l'instrument - c'est le fonctionnement "brut"/"pure"/normal du MIDI).
L'implémentation MIDI d'un instrument est le document qui répertorie l'ensemble des paramètres contrôlables MIDI et leur adresse MIDI correspondante.
lisez ceci : Enregistrer une Automation au sein d'un Clip MIDI en Ecran de Session ou Comment Créer ses Propres Automapping MIDI

Ableton Live n'a pas d'implémentation MIDI.
Ce qui veut dire que tout les paramètres de Live ont besoin de scripts pour être contrôlé en MIDI ; scripts de Surfaces de contrôle ou script de Téléc.
- Il n'est donc pas possible de faire un automap personnel sur les paramètres des instruments natifs de Live via les entrées Piste.
- Il n'est donc pas possible non-plus d'enregistrer des automations dans les clips MIDI pour les paramètres des instruments natifs de Live.
- Par-contre, il est tout à fait possible de créer ou d'émuler un script de Surface de contrôle pour générer une implémentation MIDI sur les paramètres de Live ; il faut ensuite se référer à l'implémentation MIDI du script pour configurer l'interface MIDI comme on le souhaite. (voir Selected Track Control)



Tout les commentaires (ou questions) sont les bienvenus.

enjoy !

soxy

Excellent comme d'hab, merci.

Merci patron !

tuto édité

Tuto édité

Did, pourrais-tu stp déplacer ce sujet dans la rubrique "tuto gratuits"

... et non-pas la rubrique "tutu gratuit"

soxy a écrit:.. et non-pas la rubrique "tutu gratuit"

1 tuto acheté = 1 tutu gratuit

je m'en ballerine !!!... j'ai le mien ...

Je t'épouse de suite.....mince je suis marié

soxy a écrit:Pour infos :
Les scripts de Surfaces de contrôle se trouvent :
- sous Windows, dans C:\Program Files\Ableton\Live x.x.x\Resources\MIDI Remote Scripts
- sous Mac : si un croqueur de pomme pouvait me donner l'info, je la posterai volontiers (je pense qu'il suffit de rechercher l'emplacement du dossier MIDI Remote Scripts).

quelqu'un peut-il me renseigner sur l'emplacement du dossier MIDI Remote Scripts de Live sous mac, svp

une fois de plus très bon tuto,
et grace à celui-ci j'ai exactement compris la fonctionnalité de STC,

merci

soxy a écrit:

soxy a écrit:Pour infos :
Les scripts de Surfaces de contrôle se trouvent :
- sous Windows, dans C:\Program Files\Ableton\Live x.x.x\Resources\MIDI Remote Scripts
- sous Mac : si un croqueur de pomme pouvait me donner l'info, je la posterai volontiers (je pense qu'il suffit de rechercher l'emplacement du dossier MIDI Remote Scripts).

quelqu'un peut-il me renseigner sur l'emplacement du dossier MIDI Remote Scripts de Live sous mac, svp

salut,

Pour Mac le dossier MIDI Remote Scripts se trouve dans:
Application/Live 8.2.6=>clic droit sur Live.app=>Afficher le contenu du paquet=>Contents/App-Resources/MIDI Remote Scripts

Et si vous êtes sage je vous ferai un tuto sur la construction d'une surface de controle en mode Mackie Control.
Mais il faut être bricoleur et savoir utiliser le fer à souder et ne pas avoir peur de s'arracher les cheveux (enfin pour ceux qui en ont ! )

djsampling a écrit:
Et si vous êtes sage je vous ferai un tuto sur la construction d'une surface de controle en mode Mackie Control.
Mais il faut être bricoleur et savoir utiliser le fer à souder

Nous sommes toujours très sage...

djsampling a écrit:Pour Mac le dossier MIDI Remote Scripts se trouve dans:
Application/Live 8.2.6=>clic droit sur Live.app=>Afficher le contenu du paquet=>Contents/App-Resources/MIDI Remote Scripts

Génial !... merci beaucoup djsampling ... m'en vais éditer ...

djsampling a écrit:Et si vous êtes sage je vous ferai un tuto sur la construction d'une surface de controle en mode Mackie Control.
Mais il faut être bricoleur et savoir utiliser le fer à souder et ne pas avoir peur de s'arracher les cheveux (enfin pour ceux qui en ont ! )

alors là !... j'ai la curiosité à 2000

est-ce que tu connais Selected Track Control ? c'est le même principe si je comprend bien ?...

soxy a écrit:
est-ce que tu connais Selected Track Control ? c'est le même principe si je comprend bien ?...

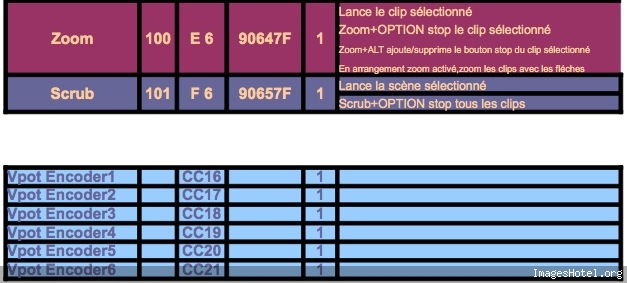

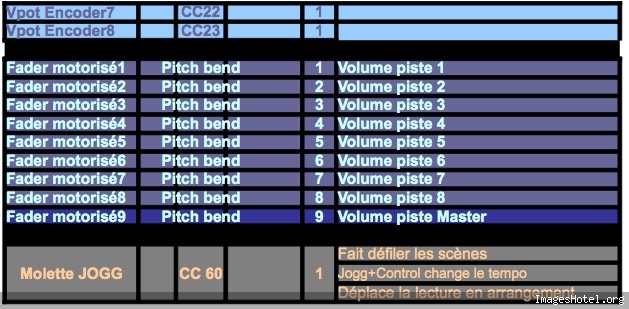

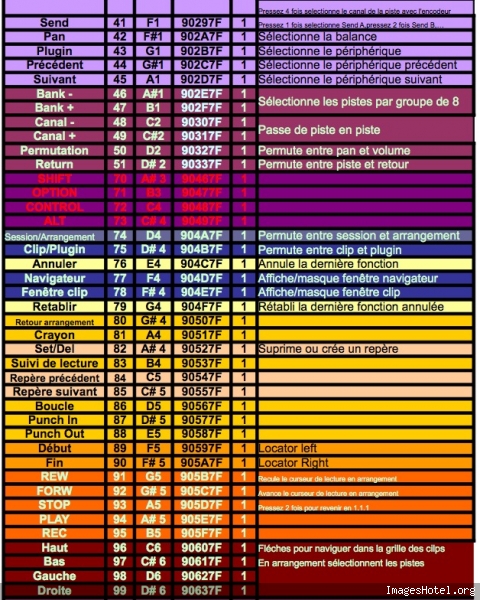

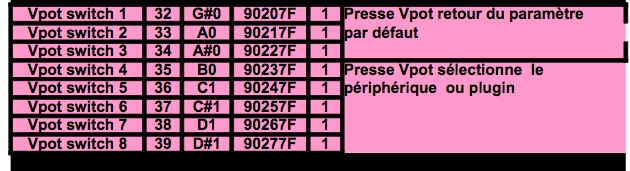

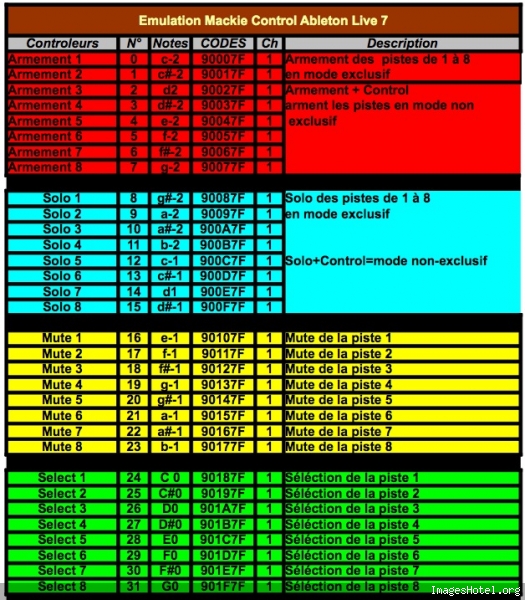

Non, je connais l'émulation Mackie Control, voici les assignations:
Il faut juste assigner les N° de note (0, 1, 2, ...) dans le Contrôleur.

[img][/img]

[img][/img]

[img][/img]



[img][/img][img][/img]

Pour fabriquer un contrôleur vous pouvez visiter http://www.ucapps.de/, pour vous donner une idée.
Et aller dans MidiBox LC, il y a des explications en français.
Mon contrôleur est bientôt terminer, il me reste plus qu'a assembler le tout dans la carcasse.
J'ai 8 encodeurs rotatifs, 8 faders motorisés, 32 boutons pour mute-solo-armement-sélection de piste, 46 boutons pour les commandes haut-bas-gauche-droite,....
1 encodeur pour le Jogg
2 écran LCD de 40X2 caractères, et en plus tout s'affiche sur les LCD, nom des pistes (en abrégé), périphérique de Live, volume, Pan, Send, Return.
Et des LED autour des encodeurs qui suivent la rotation des Pan, Send,...
Quand on clic à la souris sur l'ordi, tout se répercute dans le contrôleur et vis versa.
Y en a, ils vont s'arracher les cheveux.
Pour ce lancer dans ce projet, je vous averti il faut des base en électronique, s'avoir soudé, savoir lire un schèma et puis il y a la parti codage sur ordi.
